तीन-परत एचडीपीई सह-एक्सट्रूज़न जल आपूर्ति एचडीपीई पाइप एक्सट्रूज़न लाइन बनाने की मशीन
हम एचडीपीई/पीई पाइप उत्पादन लाइन बनाने में बहुत पेशेवर हैं।विन विन कंपनी द्वारा विकसित यह अद्वितीय संरचना, उच्च स्तर की स्वचालित, आसान संचालन और स्थिर विश्वसनीय निरंतर निर्माण प्रदर्शन की विशेषता है।
पाइप मशीन की विशेषताएं:
1- 30 मीटर/मिनट की अधिकतम लाइनियल एक्सट्रूज़न गति, बड़ी क्षमता और कम बिजली की खपत, और 1-5 परतों के साथ मल्टी-लेयर सह एक्सट्रूज़न हासिल किया।
2- तांबे की झाड़ी अधिक पहनने के लिए प्रतिरोधी है और सामग्री के रिसाव को रोकती है जो एक्सट्रूडर के स्थिर चलने की गारंटी दे सकती है।
3- सर्पिल नाली के माध्यम से सामग्री फ़ीड, कुशल संचरण और एक्सट्रूडर पर बैक-प्रेशर को प्रभावी ढंग से कम कर सकता है।
4- अनोखा डिज़ाइन (बैरियर, शियरिंग और मिक्सिंग ज़ोन) एक समान प्लास्टिसाइज़िंग प्रभाव की गारंटी देता है, और स्क्रू पर दबाव को कम कर सकता है जो उच्च गति और स्थिर आउटपुट क्षमता की गारंटी देता है।
5- हाई टॉर्क गियर बॉक्स में स्मार्ट फिगरेशन, कॉम्पैक्ट निर्माण, कम शोर, उच्च वहन क्षमता, उच्च ट्रांसमिशन दक्षता लंबे समय तक परेशानी मुक्त संचालन का आश्वासन दे सकती है;
6- डाई हेड का पीसीए (पाइप एयर कूलिंग सिस्टम) काफी हद तक एक्सट्रूज़न गति को बढ़ाता है और एक्सट्रूज़न लाइन की कूलिंग लंबाई को कम करता है, और आंतरिक पाइप सतह की गुणवत्ता में सुधार करता है;
7- मानव-अनुकूल इंटरफ़ेस के साथ बुद्धिमान पीएलसी नियंत्रण प्रणाली ऑपरेशन को आसानी से और सुविधाजनक बनाती है;
8- चिप-मुक्त कटर से पाइप की सपाट और चिकनी कटिंग सतह बनती है।
हमारे कारखाने में स्टॉक है, आप किसी भी समय देखने आ सकते हैं।
संपूर्ण उत्पादन लाइन में निम्नलिखित सात भाग होते हैं:
|
|
|
|
|
|
स्वचालित फीडिंग सिस्टम के साथ सिंगल स्क्रू एक्सट्रूडर
|
|
|
|
साँचे में ढालना
|
|
|
|
वैक्यूम कैलिब्रेटिंग टैंक
|
|
| 4 |
जल शीतलक टैंक |
1 सेट |
|
|
|
|
|
|
|
|
|
|
|
|
हमारी मशीन द्वारा उत्पादित पाइप में मध्यम कठोरता और ताकत, अच्छा लचीलापन, रेंगना प्रतिरोधी, पर्यावरणीय तनाव दरार प्रतिरोध और अनुकूल गर्म पिघलने की संपत्ति है।इसलिए इसका उपयोग जल आपूर्ति, जल निकासी, गैस आपूर्ति आदि क्षेत्रों में व्यापक रूप से किया जाता है।
| एक्सट्रूडर मॉडल |
पाइप का व्यास
(मिमी) |
उत्पादन क्षमता
(किलो/घंटा) |
कुल शक्ति
(किलोवाट/घंटा) |
| एसजे50 |
16~63 |
100~150 |
75 |
| एसजे65 |
75~160 |
300~350 |
160 |
| एसजे75 |
200~400 |
600~700 |
280 |
| एसजे90 |
450~630 |
800~850 |
350 |
| एसजे120 |
710~1200 |
1200~1300 |
700 |
| एसजे150 |
1200~2000 |
1400~1500 |
1000 |
विवरण छवियाँ

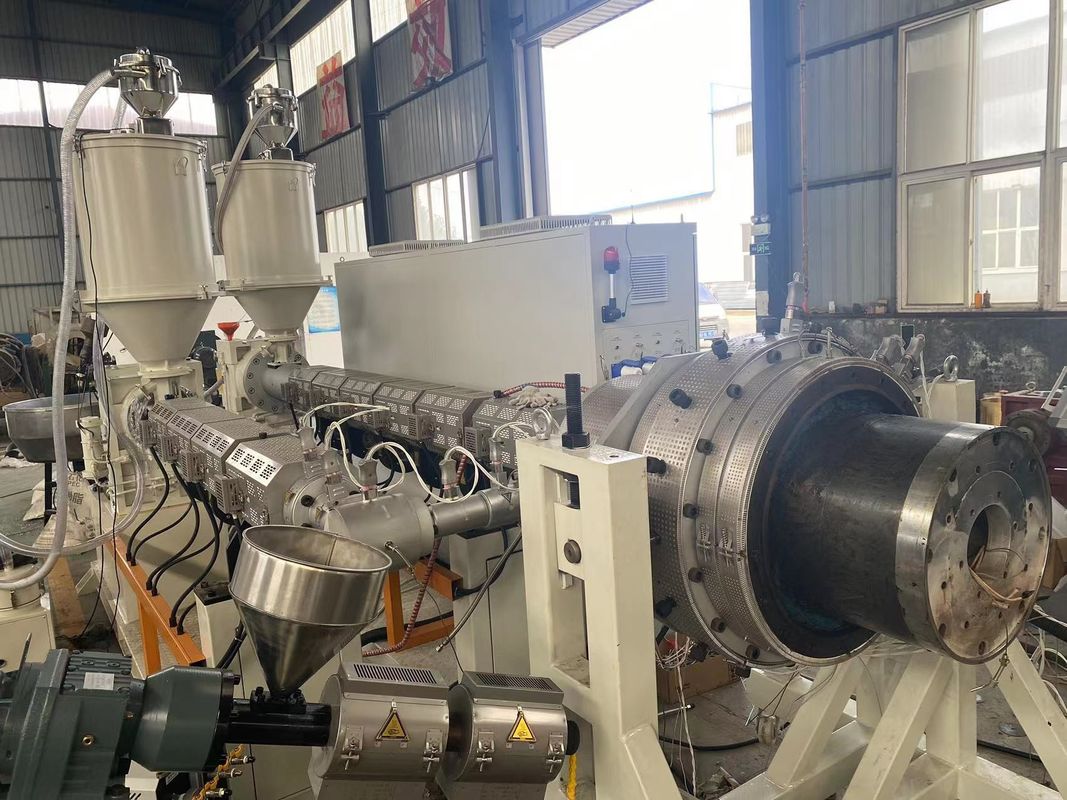

1. स्वचालित फीडिंग सिस्टम के साथ सिंगल स्क्रू एक्सट्रूडर:
विभिन्न व्यासों, विभिन्न दीवार मोटाई और पाइपों के विभिन्न आउटपुट की आवश्यकताओं के अनुसार,
हमारे पास चुनने के लिए विशेष सिंगल स्क्रू एक्सट्रूडर के कई मॉडल हैं।यह एक विशेष रूप से डिज़ाइन किए गए स्क्रू को अपनाता है
संरचना, जो समान रूप से गर्म कर सकती है, पीई कणिकाओं को प्लास्टिसाइज़ कर सकती है और पाइपों को बाहर निकाल सकती है।
(1) मोटर ब्रांड: सीमेंस
(2) इन्वर्टर ब्रांड: डेल्टा
(3) संपर्ककर्ता ब्रांड: सीमेंस
(4) रिले ब्रांड: ओमरोन
(5) स्क्रू और बैरल की सामग्री: 38CrMoAlA।
(6) हीटिंग विधि: सिरेमिक या कास्ट एल्यूमीनियम हीटिंग
मोल्ड उच्च गुणवत्ता वाले मिश्र धातु इस्पात से बना है, आंतरिक प्रवाह चैनल क्रोम-प्लेटेड और अत्यधिक पॉलिश किया गया है,
जो घिसाव प्रतिरोधी और संक्षारण प्रतिरोधी है;विशेष आकार की आस्तीन के साथ, उत्पाद उत्पादन की गति
ऊंचाई है और पाइप की सतह अच्छी है.
(1) सामग्री: 40जीआर
(2) आकार: अनुकूलित

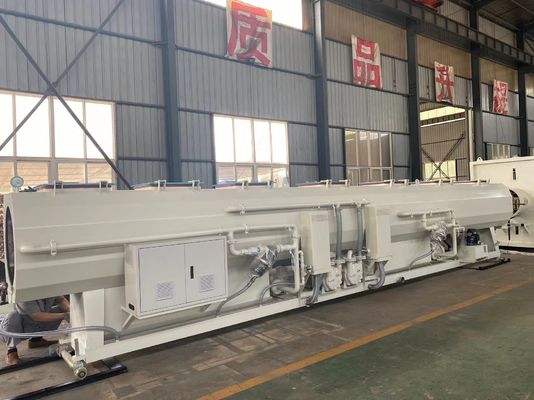

3. अंशांकन और शीतलन टैंक:
कैलिब्रेटिंग और कूलिंग टैंक पाइप को मोल्ड से कैलिब्रेट और ठंडा कर सकता है।
(1) वैक्यूम पंप पावर: 4 किलोवाट
(2) स्टेनलेस स्टील सामग्री: 1Cr18NiTi
(3) टैंक का व्यास: अनुकूलित
(4) टैंक की लंबाई: 6 मीटर
4. जल शीतलन टैंक
(1) जल पंप शक्ति: 2.2 किलोवाट*2
(2) स्प्रे कूलिंग: एबीएस नोजल;स्टेनलेस स्टील पाइप
(3) विधि: ज़बरदस्त छिड़काव
(4) टैंक की लंबाई: 6 मीटर
हॉल-ऑफ मशीन पाइप को काटने वाली मशीन तक पहुंचा सकती है।
(1) ढुलाई शक्ति: 1.5 किलोवाट
(2) क्लैम्पिंग शैली: वायवीय क्लैम्पिंग
(3) ट्रांसड्यूसर: सीमेंस ट्रांसड्यूसर
(4) ढुलाई ट्रैक प्रकार: प्लास्टिक ब्लॉक
(5) प्रभावी क्लैम्पिंग लंबाई 1800 मिमी
6.काटने की मशीन:
पाइप के लिए विशेष कटिंग मशीन रोटरी क्लैंपिंग डिवाइस को अपनाती है, जो विभिन्न पाइप व्यास के लिए उपयुक्त है,
क्लैंपिंग डिवाइस को बार-बार बदलने की परेशानी से बचा जाता है।
(1) कटिंग मोटर पावर: 1.5 किलोवाट
(2) काटने का दायरा: अनुकूलित
(3) नियंत्रण का अर्थ है: वायवीय नियंत्रण
इसका उपयोग पाइपों को पकड़ने के लिए किया जाता है और पाइपों को स्वचालित रूप से अनलोड किया जा सकता है।
(1) लंबाई: 6000 मिमी
(2) सामग्री: स्टेनलेस स्टील
(3) उतराई विधि: वायवीय उतराई
हमारे फायदे
- हमेशा नई तकनीक को अपग्रेड करें
हम लगातार नई तकनीक और नई डिजाइनिंग पर विकास कर रहे हैं।यह हमारी मशीन प्रौद्योगिकी के स्तर को विश्व स्तर के सामने खड़ा रखता है।
हम मशीन की गुणवत्ता, ऊर्जा की बचत, संचालन में आसान और सुविधाजनक रखरखाव पर ध्यान केंद्रित करते हैं।
- हम अलग-अलग खरीदारों के अलग-अलग अनुरोधों पर विचार करते हैं, आपकी संतुष्टि को पूरा करने की पूरी कोशिश करते हैं!
बहु कार्यों
हमारी मशीन नली का उत्पादन करते समय स्टील के तार को लाइन से गुजरने वाली नली बना सकती है।
नली का उत्पादन करते समय हमारी मशीन 1-9 टुकड़ों की विद्युत केबल पासिंग नली बना सकती है।
हमारी मशीन नली का उत्पादन करते समय नली को लाइन से गुजारते हुए प्लास्टिक पाइप बना सकती है
हमारे पास वैक्यूम प्रकार की मशीन भी है, जो विशेष आकार की नली बना सकती है, और उच्च गति का उत्पादन कर सकती है।
- लंबे जीवन का उपयोग करने वाली मजबूत मशीन
हमारी मशीन का कुल वजन अन्य निर्माताओं की तुलना में 30% अधिक है, क्योंकि हम बहुत मजबूत सामग्री का उपयोग कर रहे हैं।
हमारी मशीन सीमेंस, ओमरॉन, एबीबी जैसे उच्च गुणवत्ता वाले मशहूर ब्रांड के इलेक्ट्रिक पार्ट्स का उपयोग करती है
हम विन विन मशीनरी निम्नलिखित 10 आइटम के रूप में प्रमुख मशीनों की आपूर्ति कर सकते हैं:
1, मिश्रण इकाई (ऊर्ध्वाधर, या क्षैतिज), पीवीसी पाउडर के लिए उच्च गति मिक्सर ~~~;
2, एकल स्क्रू एक्सट्रूडर;
3, शंक्वाकार जुड़वां पेंच बाहर निकालना;
4, 2परत;3 परत; 4 परत पीपीआर पाइप सह-एक्सट्रूज़न लाइन;पीपीआर, पीई, एचडीपीई, पीई-आरटी पाइप उत्पादन लाइन;
5, नालीदार पाइप एक्सट्रूज़न लाइन (एकल दीवार नालीदार; दोहरी दीवार नालीदार);
6, 3 परत पीवीसी पाइप सह-एक्सट्रूज़न लाइन;पीवीसी पाइप उत्पादन लाइन;
7, पीवीसी 2 गुहा पाइप उत्पादन लाइन;
8, पीवीसी 4 गुहा पाइप उत्पादन लाइन;
9, पाइप बेलिंग मशीन;
10, दानेदार बनाने की लाइन (पीई, पीपी, पीवीसी)
क़िंगदाओ विन विन मशीनरी कं, लिमिटेड एक नए प्रकार का उच्च तकनीक उद्यम है जो अनुसंधान एवं विकास और एक्सट्रूज़न मशीन के उत्पादन में विशेषज्ञता रखता है।कंपनी के मुख्य उत्पाद--प्लास्टिक पाइप एक्सट्रूज़न पूर्ण उत्पादन लाइन।
सिंगल/डबल वॉल नालीदार पाइप मशीन, कार्बन सर्पिल पाइप मशीन और सॉलिड वॉल पाइप मशीन की हमारी उत्पादन तकनीक हमेशा उद्योग में अग्रणी स्थान पर रही है।
यदि आपको प्लास्टिक एक्सट्रूज़न उपकरण की आवश्यकता है, तो कृपया बेझिझक मुझसे संपर्क करें!
