उत्पाद विवरण:
|
| विनिर्देश: | 200-500 मिमी | उत्पादन: | 600-800 किग्रा / एच |
|---|---|---|---|
| पेंच चैनल संरचना: | गहरा पेंच | स्वचालन: | स्वचालित |
| कंप्यूटरीकृत: | कंप्यूटरीकृत | शर्त: | नया |
| हाई लाइट: | 500 मिमी एकल दीवार नालीदार पाइप बाहर निकालना लाइन,नाली एकल दीवार नालीदार पाइप बाहर निकालना लाइन,नाली नालीदार पाइप बाहर निकालना |
||
200-500 मिमी विद्युत नाली एकल दीवार नालीदार पाइप बाहर निकालना लाइन
| पाइप का आकार | प्रकार | एक्सट्रूडर | उत्पादन |
| 9-32 मिमी | एकल दीवार | एसजे65/30 | 40-60 किग्रा / एच |
| 50-160 मिमी | एकल दीवार | एसजे75/33 | 150-200 किग्रा / एच |
| दोहरी दीवार | एसजे75/33 + एसजे65/33 | 200-300KG/H | |
| 200-800 मिमी | दोहरी दीवार | एसजे120/33 + एसजे90/33 | 600-1200KG/H |
| 800-1200 मिमी | दोहरी दीवार | SJ90/38 + SJ75/38 | 1200-1500KG/H |
200-500 मिमी विद्युत नाली एकल दीवार नालीदार पाइप एक्सट्रूज़न लाइन का उत्पाद विवरण:
नालीदार पाइप एक्सट्रूज़न मशीन 9 मिमी से 1200 मिमी ओडी / आईडी नालीदार पाइप का उत्पादन कर सकती है, जो व्यापक रूप से केबल प्रोटेक्ट कवर, मेडिकल ट्रांसफर पाइप (छोटे आकार के नालीदार पाइप) के रूप में उपयोग किया जाता है;गैस हस्तांतरण, जल अंतरण (बड़े आकार के नालीदार पाइप) आदि।
200-500 मिमी विद्युत नाली एकल दीवार नालीदार पाइप बाहर निकालना लाइन के होते हैं:

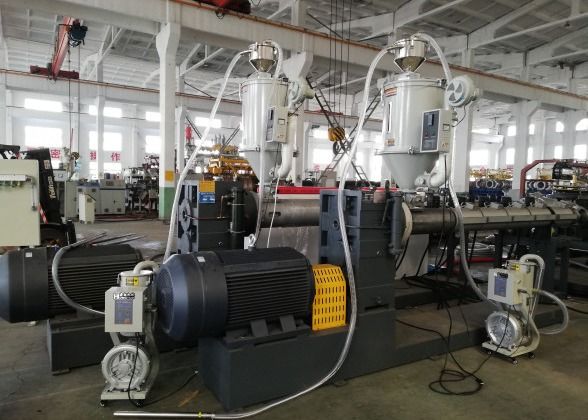

1. एक्सट्रूडर
विभिन्न सामग्री के अनुसार, पीवीसी सामग्री के लिए शंक्वाकार डबल स्क्रू एक्सट्रूडर, पीई / पीपी सामग्री के लिए सिंगल स्क्रू एक्सट्रूडर का उपयोग किया जा सकता है।
एक्सट्रूडर मॉडल भी पाइप आकार और मोल्ड डिजाइन के अनुसार चुनें।उदाहरण के लिए, पीई 9 मिमी से 25 मिमी नालीदार पाइप, उच्च गति डिजाइन के लिए एसजे 65/30 सिंगल स्क्रू एक्सट्रूडर या सामान्य गति डिजाइन के लिए एसजे55/30 सिंगल स्क्रू एक्सट्रूडर चुनें।
और एक्सट्रूडर मात्रा पाइप डिजाइन के अनुसार चुनते हैं, एकल दीवार नालीदार पाइप एक एक्सट्रूडर का उपयोग करते हैं, डबल दीवार नालीदार पाइप को 2 सेट एक्सट्रूडर की आवश्यकता होती है।जैसे पीई 160 मिमी सिंगल वॉल नालीदार पाइप उत्पादन मशीन एसजे 75/33 सिंगल स्क्रू एक्सट्रूडर चुनें, डबल वॉल टाइप एसजे 75/33 सिंगल स्क्रू एक्सट्रूडर + एसजे 65/33 सिंगल स्क्रू एक्सट्रूडर चुनें।साथ ही छोटे पीवीसी सिंगल वॉल नालीदार पाइप एक्सट्रूज़न के लिए SJZ45/90 शंक्वाकार डबल स्क्रू एक्सट्रूडर।
ग्राहक की आवश्यकताओं के अनुसार, हमारे एक्सट्रूडर SMATAC HMI के साथ SIEMENS PLC द्वारा निर्माण नियंत्रण हो सकता है।

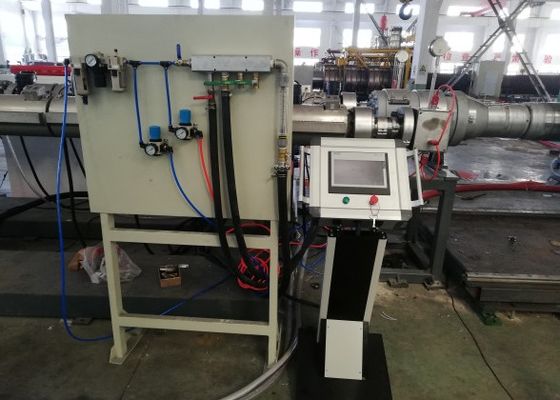

2, पाइप एक्सट्रूज़न मर जाते हैं + नालीदार पाइप बनाने मरने;
पाइप एक्सट्रूज़न डाई में समान कार्य होता है जैसे सामान्य ठोस दीवार पाइप मर जाता है, पिघला हुआ प्लासिटक गोल आकार में बना देता है, बस दीवार की मोटाई ठोस दीवार पाइप की तुलना में अधिक पतली होती है।
लेकिन इसमें अंतर है, क्योंकि दीवार की मोटाई बहुत पतली है, इसलिए बहुत खराब आकार देने और आकार देने के मामले में मरने पर यह हवा के साथ उड़ जाएगा।यह मुश्किल नियंत्रण हिस्सा है, लेकिन हमारे अनुभवी इंजीनियर के लिए केक का टुकड़ा है।
नालीदार पाइप बनाने वाली डाई आमतौर पर एल्यूमीनियम / एल्यूमीनियम-मिश्र धातु से बनी होती है, पाइप के आकार और मशीन के प्रकार के अनुसार, इसमें मशीन बनाने की सेटिंग के लिए अलग-अलग डिज़ाइन होते हैं, लाइन स्पीड डिज़ाइन के अनुसार अलग-अलग शीतलन प्रकार भी होते हैं।सामान्य गति उत्पादन गति, प्रशंसक शीतलन, उच्च गति उत्पादन गति, जल शीतलन।
हमारा डिज़ाइन किया गया फॉर्मिंग डाई ऑन-लाइन बेलिंग बना सकता है, जो पाइप कनेक्शन के लिए अधिक कुशल है।
3. बनाने की मशीन
बनाने की मशीन बनाने वाली डाई को सेट करने के लिए, और बनाने वाली डाई को लगातार काम करने के लिए इस्तेमाल किया जाता है।
4. काटने की मशीन + स्टेकर या घुमावदार मशीन
आमतौर पर छोटे आकार (9 मिमी से 110 मिमी) नालीदार पाइप के लिए घुमावदार मशीन, सिंगल डिस्क वाइन्डर, डबल डिस्क वाइन्डर, दोनों ठीक हैं।उच्च गति के लिए डबल डिस्क वाइडनर का सुझाव दें।
75 मिमी, 90 मिमी, 110 मिमी पाइप के जोड़े को छोटी लंबाई में काटा जाना चाहिए, जैसे कि 9 मीटर, 6 मीटर आदि। फिर काटने की मशीन + स्टेकर के साथ चुटकी की आवश्यकता होती है, क्योंकि काटने की आवृत्ति घुमावदार प्रकार से अधिक अधिक होती है।
